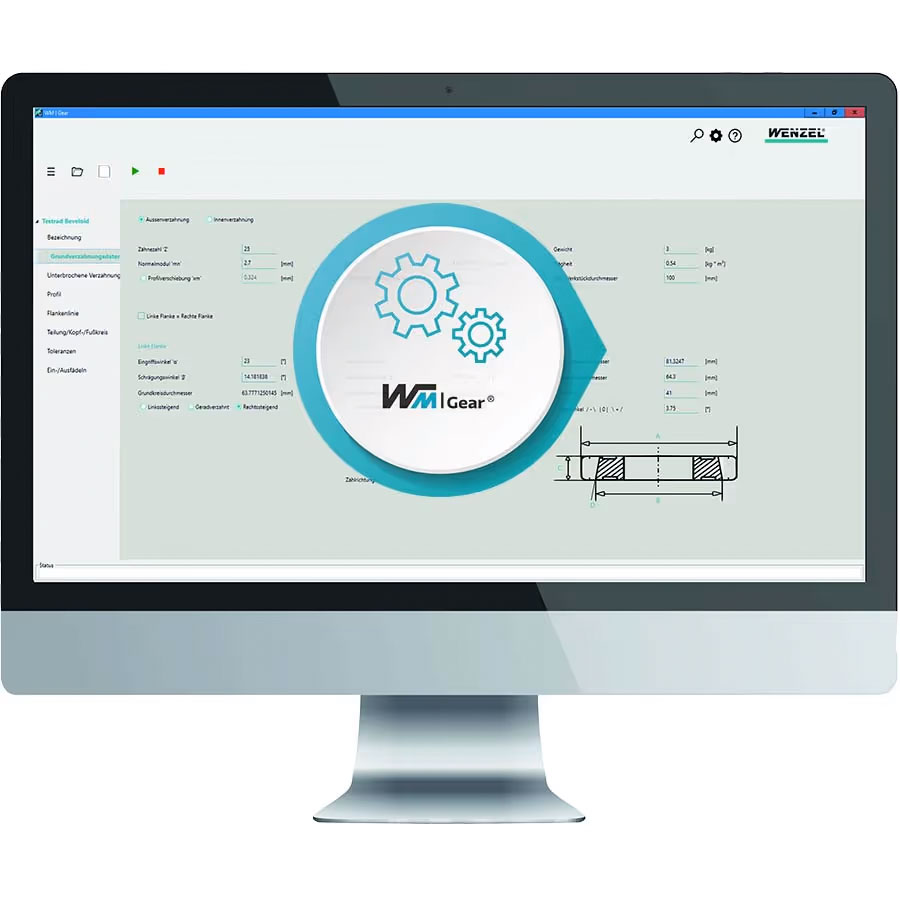

WM | GEAR & GEAR Analyzer齿轮测量全能型软件

WM | Gear 连同 WM | Gear Analyzer 是使用三坐标测量机进行数据采集、测量和评估渐开线齿轮的创新软件包。用户可以直接使用WM| Quartis 测量软件中的很多功能,无需额外的培训。(例如,测头管理、测头校准、工件坐标系以及转台轴的确定)。WM | Gear 与 WM | Gear Analyzer 之间的通信是基于开放的 GDE 标准(VDI/VDE 指南2610)。

WM | GEAR & GEAR Analyzer
用于齿轮测量的全能型软件

应用示例
具有渐开线齿廓的正齿轮和斜齿轮,内部和外部齿轮。



亮点
齿形检查
广泛的测量任务参数化。可确定所有常见的齿形特征。可对任何数量的齿进行齿形检查。可对一个齿进行几次齿形检查。可以为每个测量位置单独选择齿形校正(鼓形量,齿顶齿根修缘,齿形斜率修正,K-template,齿形设计)。

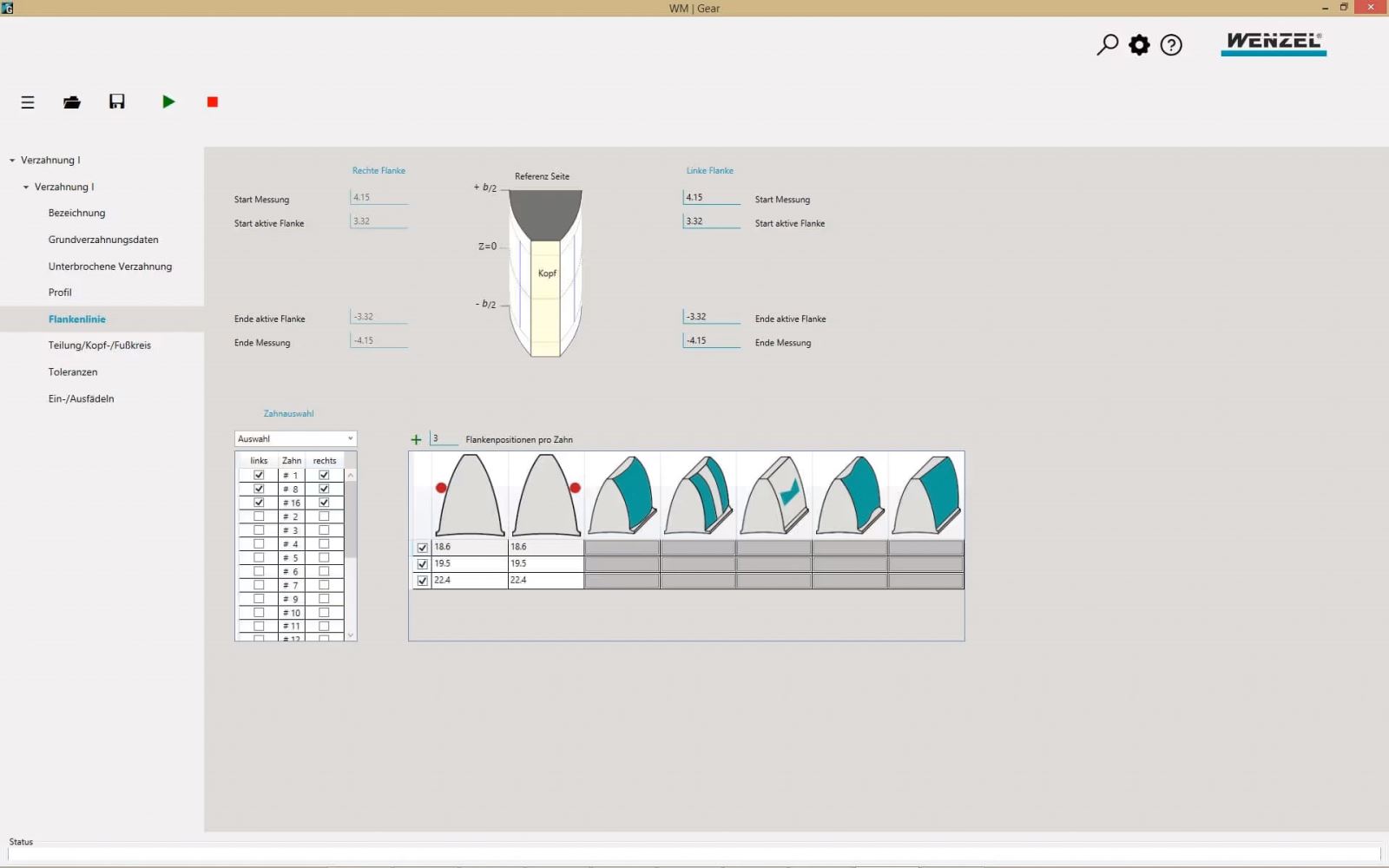

齿向检查
广泛的测量任务参数化。可确定所有常见的齿向特征。可对任何数量的齿进行齿向检查。可对一个齿进行几次齿向检查。可以为每个测量位置选择齿向校正(鼓形量、齿根修缘、齿向斜率修正、K-chart、齿向设计)。

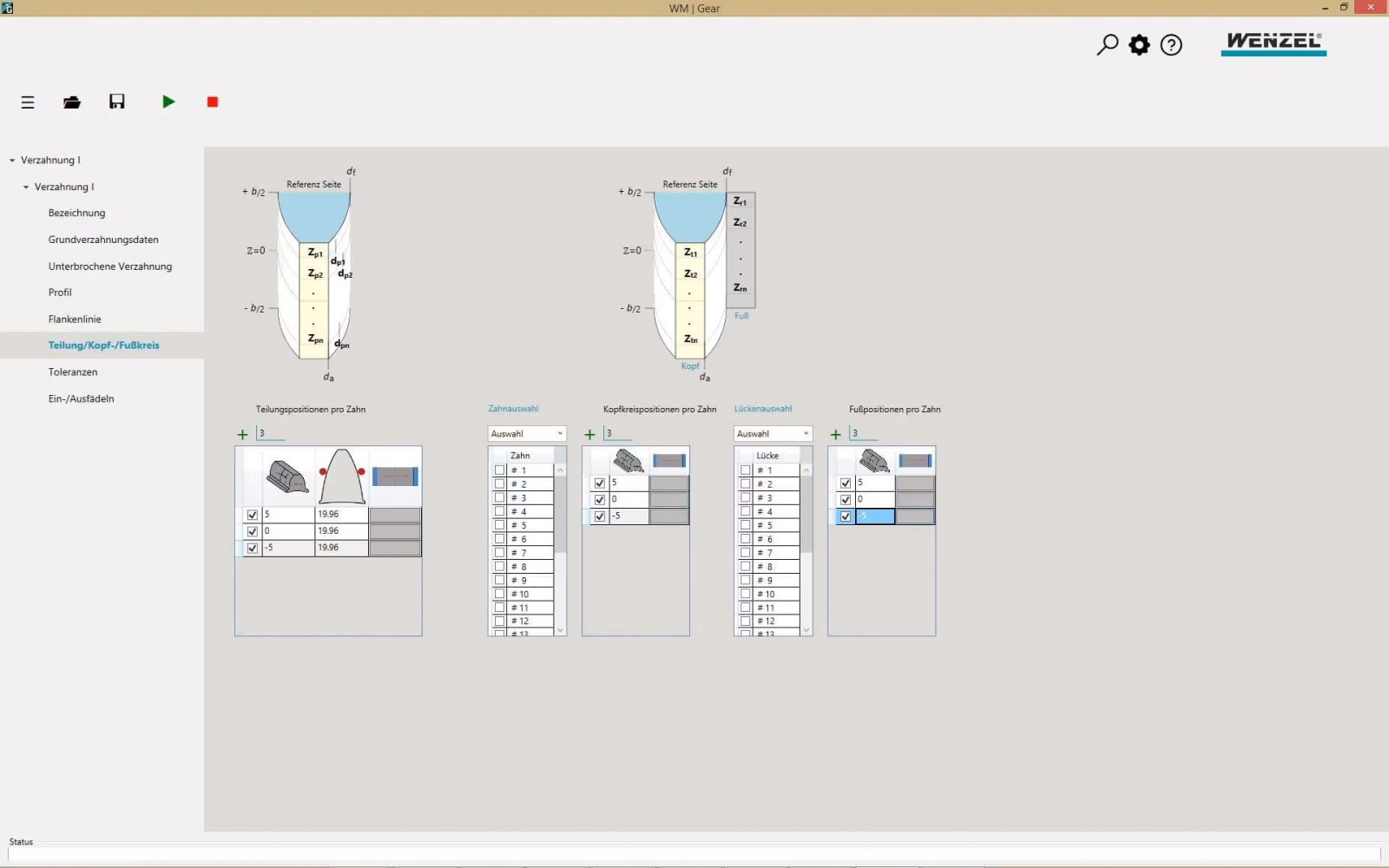

齿距和径向跳动检查
广泛的测量任务参数化。可确定所有常见的齿距和径向跳动特征。可对不同的齿位置进行3 次齿距检测。

分区检查和绝对尺寸

确定绝对尺寸
可在三个不同的齿位置确定以下特征:
齿顶圆直径
齿根圆直径
单球跨棒距
双球跨棒距
公法线测量

优点一览
• 人性化数据管理

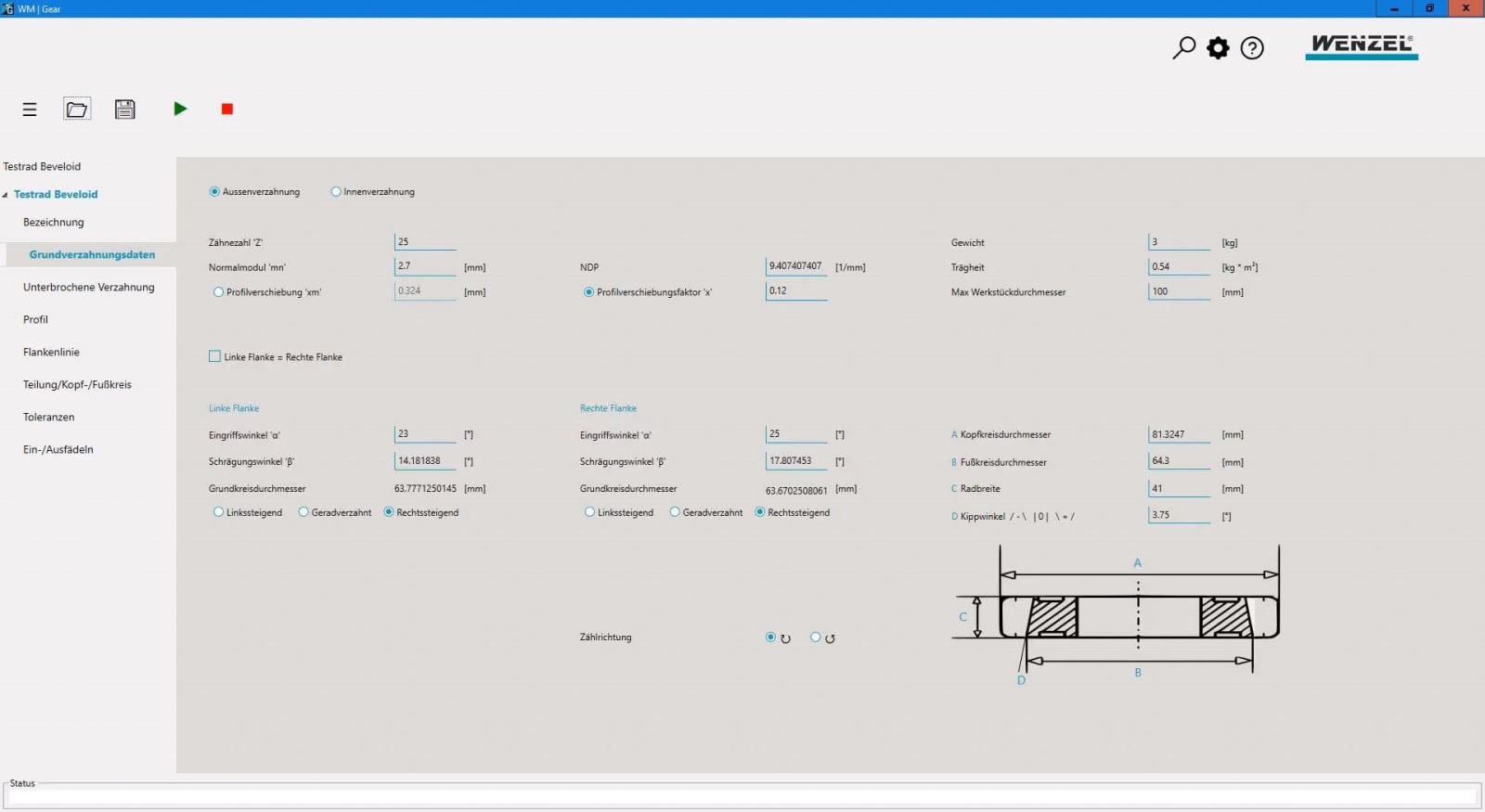

可输入几何数据、测量任务、评估规程和公差 | 可以保存任意数量的工件 | 导入/导出齿轮数据
• 广泛的评估可能性
支持公认标准 | 每个特征允许自由公差 | 透明过滤器配置 | 可按需执行公司标准
• 交互式测量表显示
放大率可自动调节或固定 | 毫米/英寸切换 | 支持测量表格式自动修改 | 临时切换输出语言 | 以 PDF 格式归档测量结果
• 高灵活性
全自动测量序列 | 评估和展示参数可支持后续修改 | 独立于制造商的测量结果评估并以有效的GDE表格形式呈现
